机器人用大弹簧断裂分析与解决方案

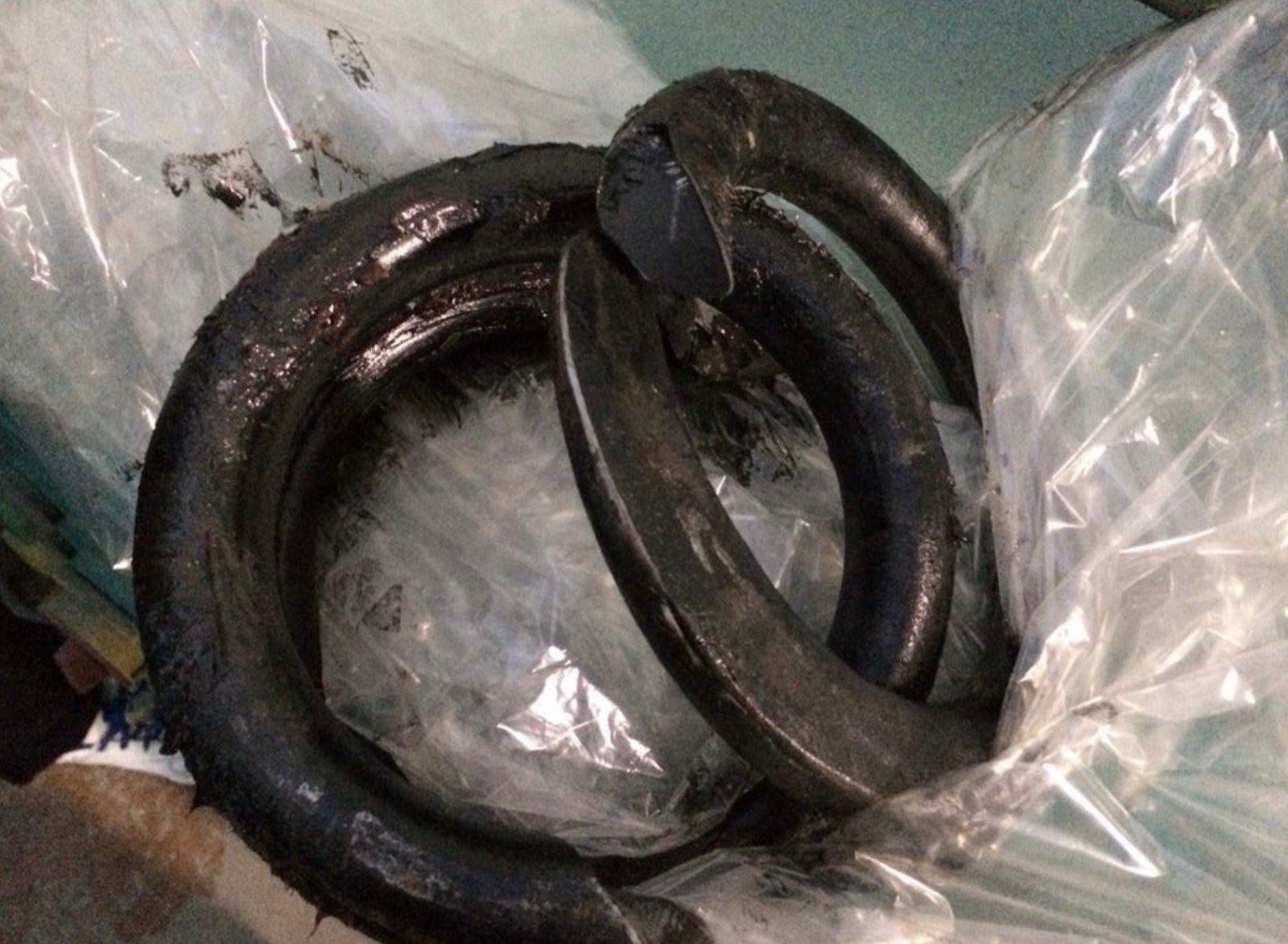

断裂位置

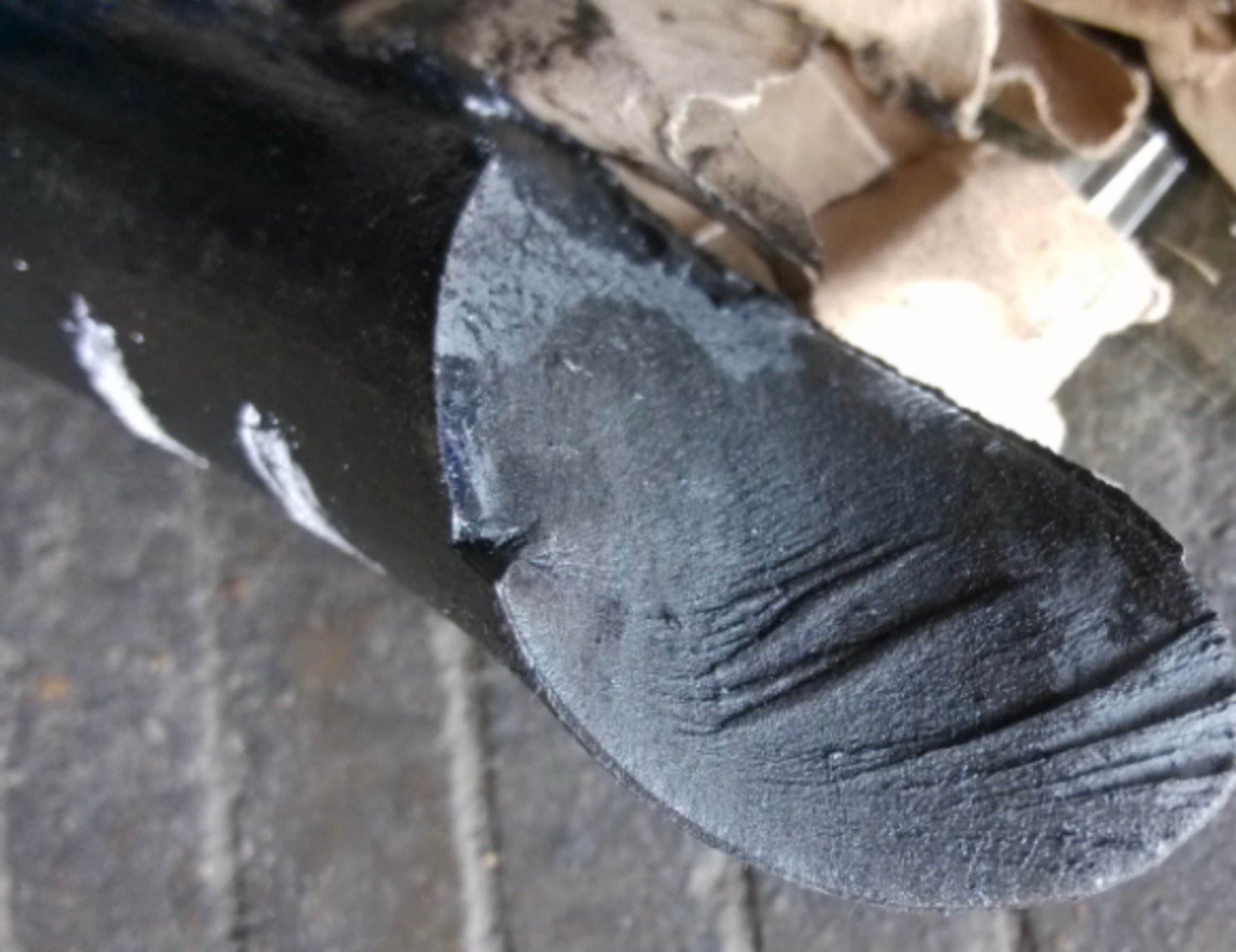

断裂发生在弹簧有效圈中部区域，呈约45°的剪切断裂面。

断裂周期

投入使用约3个月后出现断裂，实际交变载荷循环次数接近理论疲劳寿命。

影响范围

该弹簧断裂后导致机器人设备停机，影响正常生产运行和使用成本。

根本原因

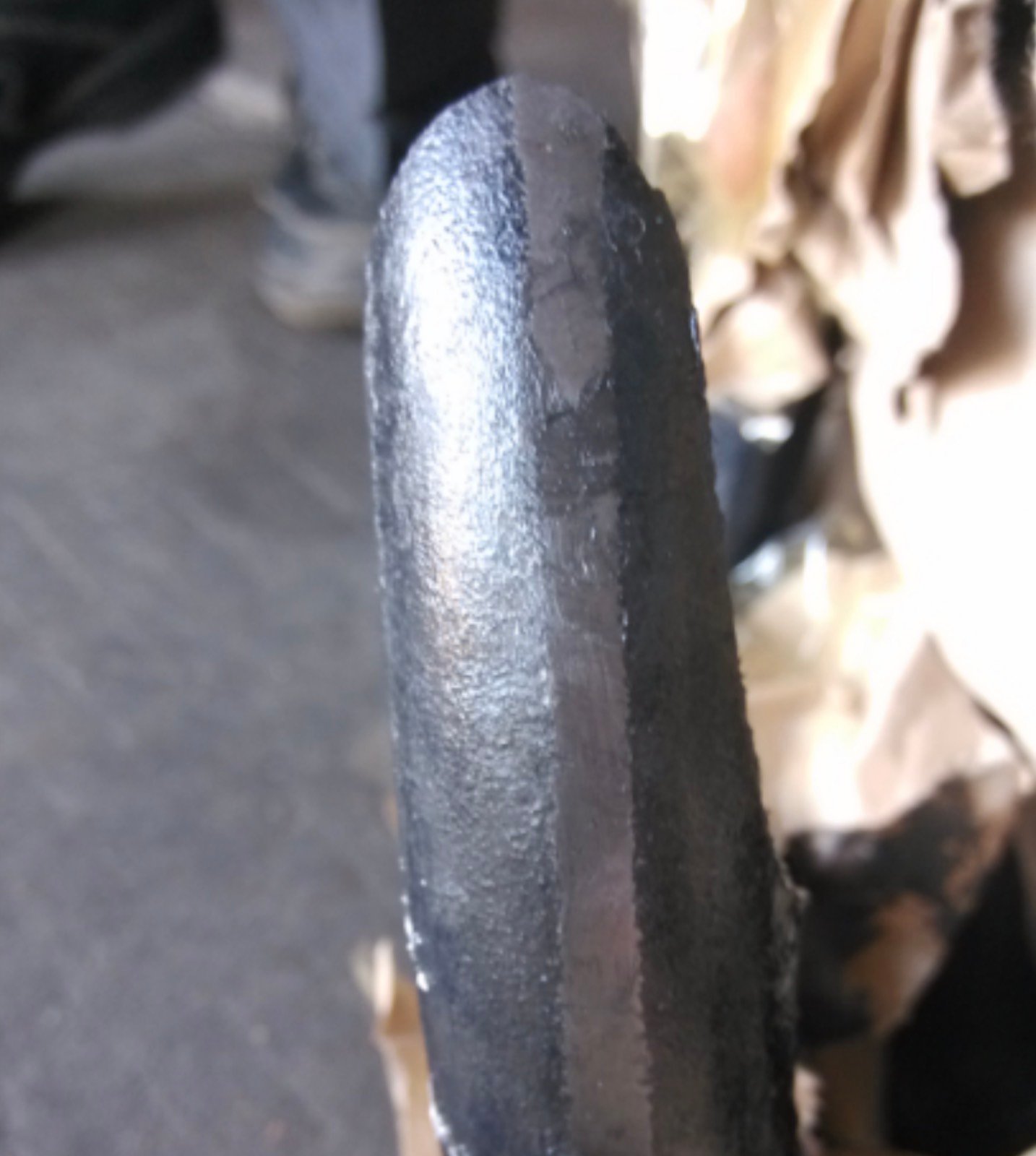

• 弹簧外表面磨损导致有效截面减小，应力集中引发断裂

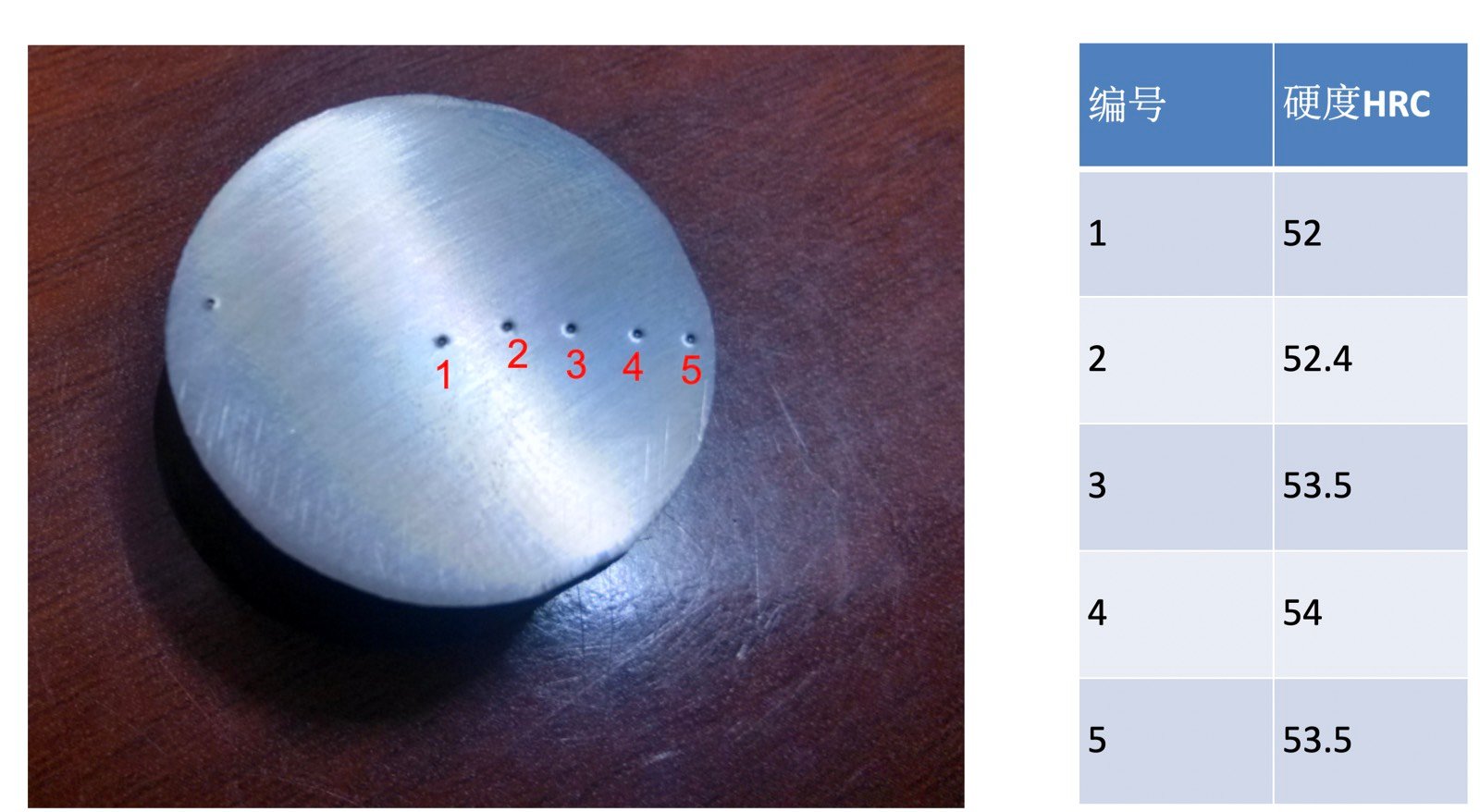

• 硬度偏高（HRC 53），材料脆性增加，抗疲劳性能下降
• 实际使用应力（852 N/mm²）接近压并应力（947 N/mm²），安全裕度不足
• 使用行程占比88.8%，接近极限行程，应力条件恶劣
• 磨损与热处理工艺问题叠加，导致弹簧未达到设计寿命即提前失效

旭龙改进方案

• 优化热处理工艺，将硬度控制在HRC 48±3范围内，提高材料韧性
• 检查弹簧安装导向结构，确保弹簧工作时不发生偏磨
• 调整弹簧设计参数，降低使用应力至材料抗拉强度的35%以下
• 建议客户将实际使用行程控制在弹簧行程的70%以内，延长疲劳寿命
• 根据实际工况评估合理更换周期，制定定期检查与更换计划

设计应力与行程

弹簧的实际使用行程不宜超过最大行程的70-80%，使用应力应留有充分安全裕度。接近压并应力使用时，疲劳寿命会急剧下降。

热处理工艺

硬度是弹簧性能的关键指标，过高（脆性大）或过低（弹性差）都会影响弹簧寿命。硬度应控制在设计范围内，并定期进行硬度抽检。

使用与维护

弹簧的疲劳寿命是有限的，达到设计寿命后应考虑定期更换。同时需关注弹簧表面的磨损状况，磨损会显著降低弹簧的承载能力。
